獅子王LK200-PYV室外語音幕簾紅外探測器使用說明
如上圖所示：就是獅子王聯網報警廠家所生產的新型語音幕簾紅外探測器，型號為LK200-PYV，該紅外探測器產品適合安裝在室外，比起過去老式的紅外探測器新增加多了一種語音功能。
了解室外語音幕簾紅外探測器的性能：
LK200-PYV雙元室外幕簾紅外探被動探測器是專門設計用于企事業單位使用的小巧型紅外探測器，該探測器防范范圍6*0.6M；帶微處理器，具有真實溫度自動補償功能，具有信號捕捉能力強，誤報、漏報率低，低功耗和真實溫度補償的特點；并且外觀高端大氣，工藝制造嚴謹，技術含量高，該探測器同時也是配置最專業的菲涅爾光學透鏡使用，所以該探測器是絕對可以做到不誤報不亂報的功效。
安裝LK200-PYV室外語音幕簾紅外探測器的步驟：

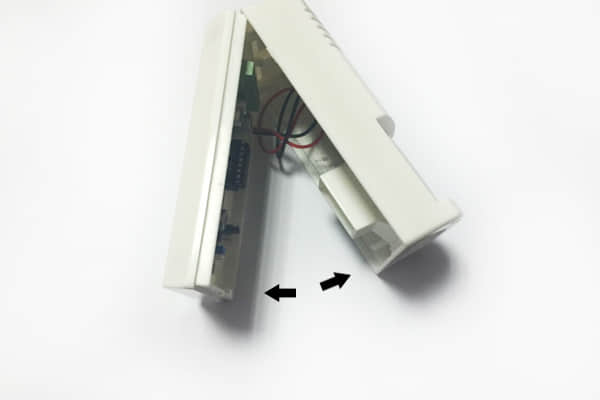

（一）揭開前蓋 如圖所示

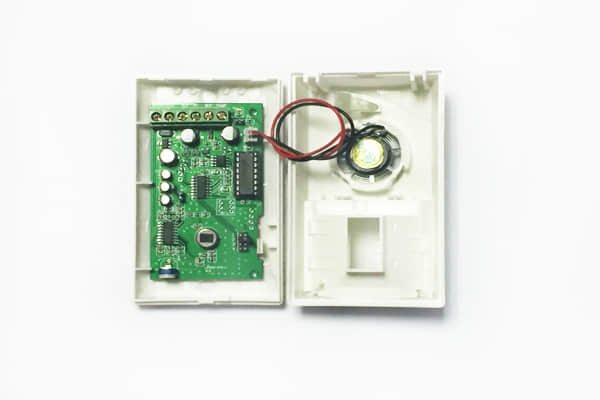

用螺絲刀輕輕撬開底部，然后用手輕輕一按即可撬開整個產品，就可以看到該紅外探測器里面的主板，如圖所示：
（二）室外幕簾紅外探測器兩種安裝方法：
（1）不帶支架的安裝

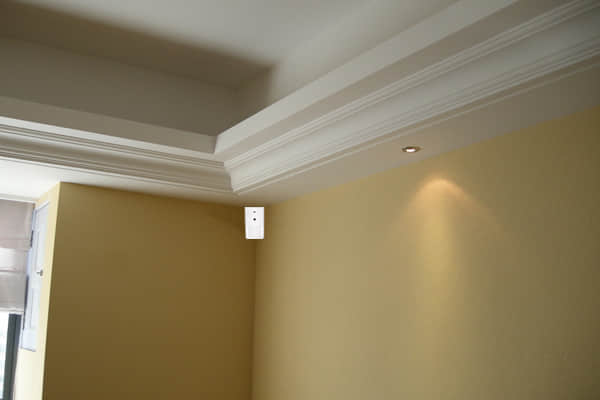

直接揭開后蓋和進線孔，引入電纜線，并將后蓋固定在墻或墻角，安裝之后，如圖所示效果
（2）帶支架的安裝

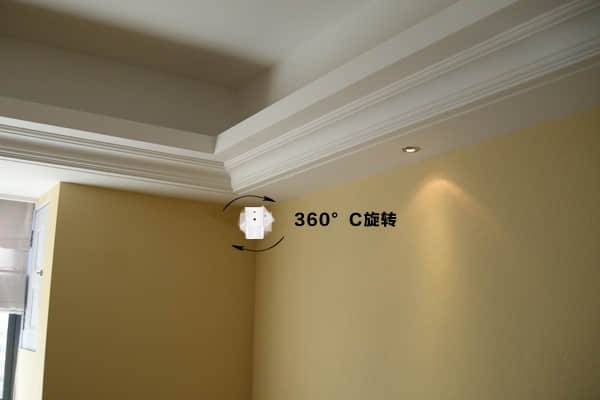

與不帶支架的安裝方法大同小異，但是使用支架安裝之后，可使已經安裝在墻角里進行360度旋轉，用螺絲將支架底部兩邊固定在墻上，然后撬開探測器進線孔，接入電纜線到探測器，然后合上蓋即可，如圖所示：

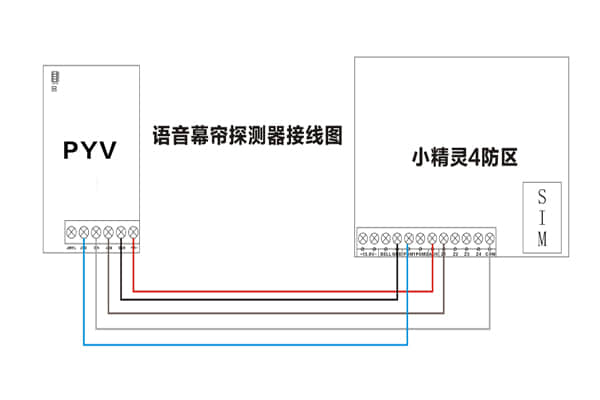

（三）與PCB終端連線
連接電纜線到PCB終端：
+Vin GND: 電源12V輸入端
RLY NC： 報警輸出端，常閉觸點
BCF： 接布撤防指示，接我們主板的PGM
最后封好電纜進線孔即可。
（四）PCB板調整
首先移動主板，調整探測器的探測角度后，將白色小旋鈕順時針旋轉90度，將主板固定在底殼上緊固定螺絲釘，裝好之后，開始對保護區進行行走測試，根據實際情況做適當的調整
溫馨提示：對于安裝高度大于典型安裝：將PCB向上移動，減小有效距離；或者將PCB向下移動，增加有效距離。
（五）跳線器設置
J2：
如果PGM是負極性輸出需要把J2短接，那么我們自己的機器需要短接J2；如果PGM是正極性輸出需要把J2斷開。
脈沖計數：
將跳線開關置于一時是2脈沖信號報警，二時是三個脈沖信號報警；三時是四個脈沖信號報警,4時是關閉迎賓功能。
（六）更換透鏡步驟：
（1）取下防護罩；
（2）從防護罩上取下透鏡，并插入新的透鏡。

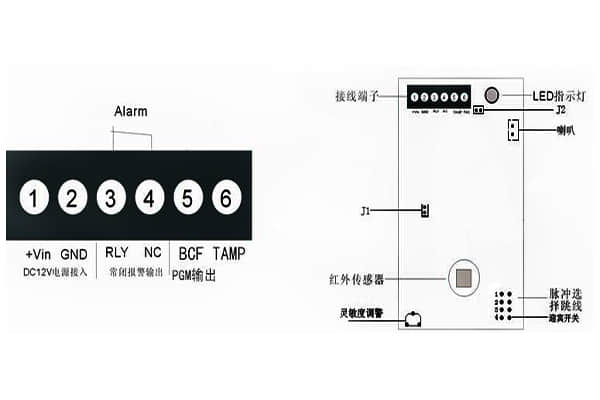

（七）主板參數設置如圖所示：
（八）安裝好之后開始進行行走測試：
安裝好之后，然后給語音幕簾紅外探測器加電，然后預熱兩分鐘，人在保護區內進行來回行走，邊走邊進行對LED的指示燈觀察，這樣做可確保該探測器是否全面覆蓋保護區，在撤防狀態下觸發探測器會語音提示“歡迎光臨”如果不需要迎賓功能需要把主板上四迎賓開關短路；布防半分鐘以后觸發會語音提示“你已進入警戒區請速離開”觸發次數可以通過插針選擇；如果使用了支架，必要時可加以調整，調整完畢，注意上緊螺釘。
（九）測試調整：
通電：通電后指示燈點亮開始初始化，此時探測區內不要有人活動；一分鐘后，初始化完成；可以開始其它測試。
一般行走測試：測試行走方向參照，通電無干擾1分鐘后，此時進入穩定工作狀態，進行穿越防區測試，保證每次有效報警，如有漏報說明安裝高度或角度有誤，要進行調整；
有寵物時，進行寵物活動測試，保證寵物不會觸發報警，如果有誤報說明安裝高度或角度有誤，要進行調整；
報警延時，是智能芯片在判斷去除干擾信號，屬正?，F(xiàn)象。
（十）室外語音幕簾紅外探測器技術指標：
供電要求：9~16VDC
最大電流：12mA
存放和工作溫度：-25 ºC～+50 ºC
抗射頻干擾：在26-1000兆赫的頻率范圍內，干擾強度為30伏/米時，不會引起報警和系統重置
溫度補償：自動環境監測，調整信號處理參數，使得探測器在相應的環境下面，保持優良的探測性能
外殼設計：高強度白色ABS塑料外殼，流線型設計
尺寸：114×60×50mm
探測范圍：6m×0.6m
安裝方式：墻面或墻角安裝，建議高度為2.2m
